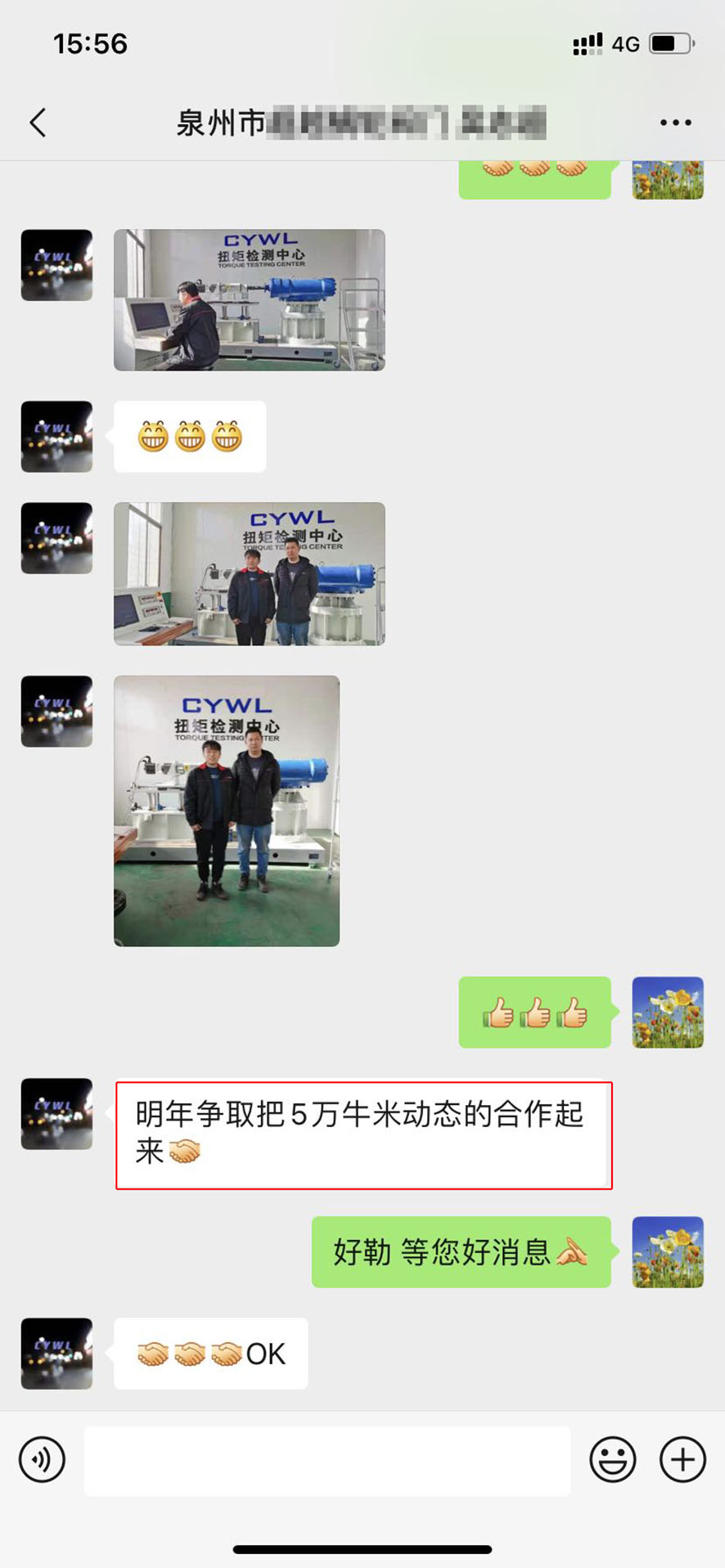

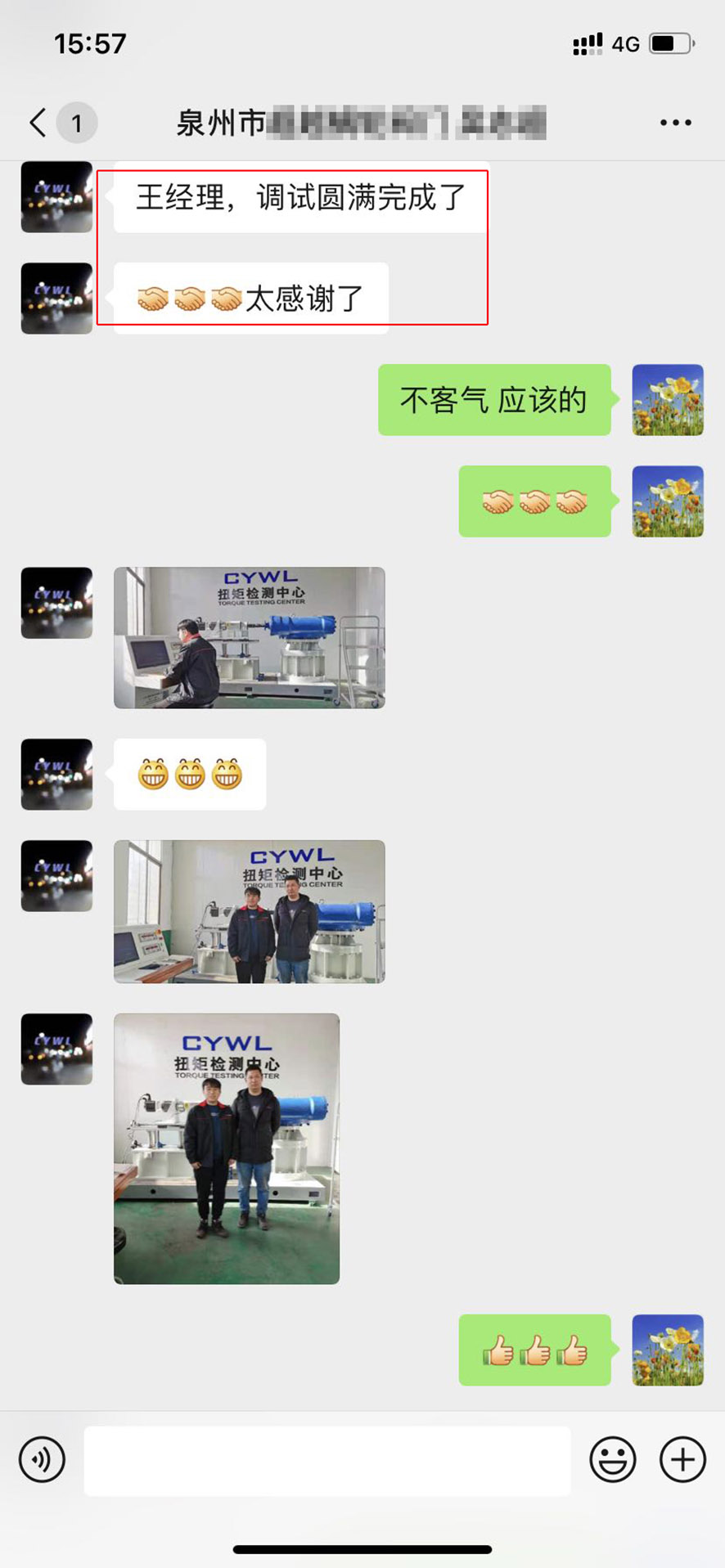

2021年1月14日，泉州市超越蝸輪閥門有限公司訂制的300kN.m蝸輪箱效率測試系統在客戶現場調試完成，順利通過測試驗收，并獲得客戶高度好評！

該套蝸輪箱效率測試系統，動力部分采用3kW-1500rpm伺服電機，經過1:56行星減速機將轉矩放大到1000N.m，滿足輸入轉矩0-1000N.m 、轉速0~26.8rpm可調的動力輸入要求；

為了方便動力部分與被測蝸輪箱輸入軸同軸，我們將動力平臺做成升降可調、前后移動可調，左右行車起吊移動，上下、前后均可以鎖緊，整個動力模塊采用壓板、T型螺母、螺栓固定在鑄鐵平臺上面。由于動力軸和蝸輪箱輸入軸不可避免有同軸度誤差，我們采用萬向節來緩解誤差。增加過渡座，保護轉矩轉速傳感器不承受彎矩和軸向力。

為了降低整個測試臺高度，我們采用蘭菱生產的法蘭式靜態扭矩傳感器，通過花鍵軸與被測蝸輪箱輸出軸孔相連。我們考慮到被測試的蝸輪箱的各型號尺寸，設計了通用的連接法蘭和花鍵軸孔，我們只提供最大型號蝸輪箱的測試夾具，其余型號可以提供圖紙，客戶自己加工。

該套系統可以實時電腦屏幕顯示輸入轉矩、轉速、功率；輸出轉矩、轉速、功率；效率，并可以形成曲線和測試報告
