| 水力測功機的原理與優缺點 |
| 來源： 點擊數：10690次 更新時間：2019/5/14 8:21:35 |

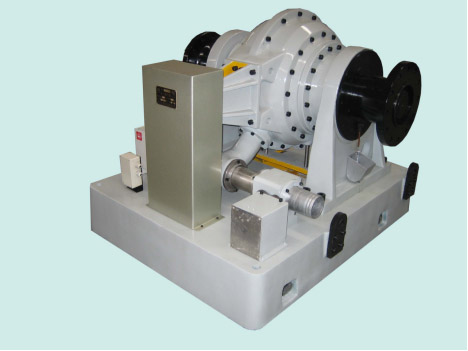

水力測功機是利用水對旋轉的轉子形成的摩擦力矩吸收并傳遞動力機械的輸出功率的裝置。水力測功機的主體為水力制動器，它由轉子和外殼組成，外殼由滾動軸承支撐，因而可以自由擺動。固定在外殼上的力臂將作用在外殼上的力矩傳遞給測力裝置。制動器的轉子被封閉在外殼內，其間充以水。測功機工作時，水被轉子帶動獲得動量矩并傳遞給外殼。這樣，動力機械加給轉子的轉矩以同樣大小作用于外殼上。動力機械的輸出功率則通過水分子間的相互摩擦而變成熱能。
圓盤式水力測功機與渦流室式水力測功機是兩種常見的水力測功機。 圓盤式水力測功機通過改變水層厚度來調節制動轉矩，如圖為其結構簡圖。轉盤固定在轉軸上，構成測功機的轉子。轉子由軸承支承在外殼內，外殼又由擺動軸承支撐在支架上，可繞轉子軸線自由擺動。工作時轉子通過聯軸器與被測動力機械一起旋轉，經進水閥注入外殼中的水由轉盤帶動旋轉并受離心力的作用被拋向外殼的內腔形成旋轉的水環，水環的旋轉運動受到外殼內壁摩擦阻力的作用。這樣，水和壁面間的摩擦作用使被測動力機械輸出的有效轉矩由轉子傳遞到外殼上，再通過固定在外殼上的力臂傳遞給測力裝置，從而指示出力的大小。 渦流室式水力測功機是通過改變水壓或改變作用面積來調節制動轉矩的，前者通過控制排水閥的開度改變內腔水壓及水量來調節制動轉矩的大小；后者靠閘套的位置移動調節轉矩，而內腔始終充滿著水 水力測功機優缺點 圓盤式水力測功機可以實現正反向旋轉，工作穩定，結構簡單，維護方便，但是體積較大，占用空間大。 渦流室式水力測功器比圓盤式平穩、操作方便，供水壓力的微小波動并不影響制動力矩，其缺點是結構比較復雜，不能反轉。由于其低負荷時工作平穩，對低轉速適應性強，故特別適用于低速大功率柴油機的試驗。 具體測試項目，雙方協商，以技術協議為準，技術支持400-111-3688. |
