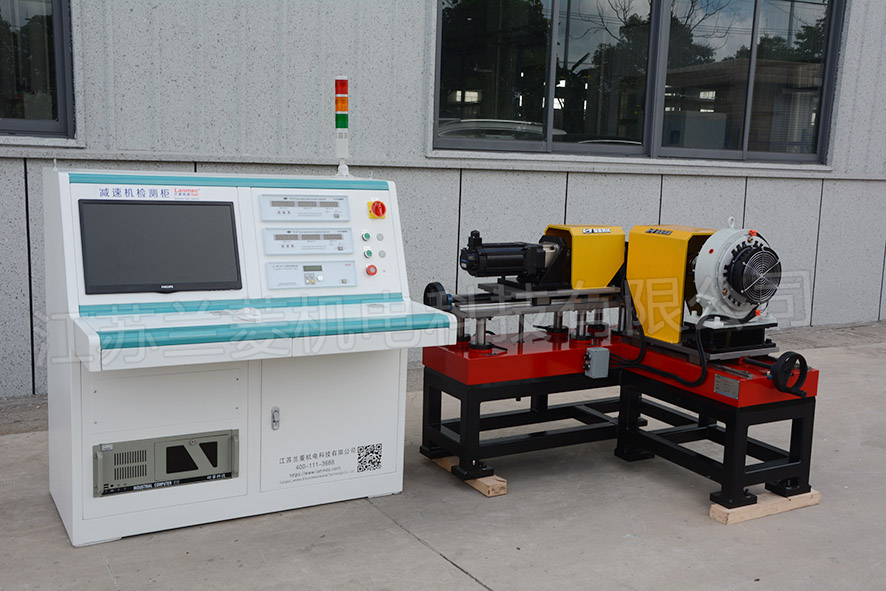

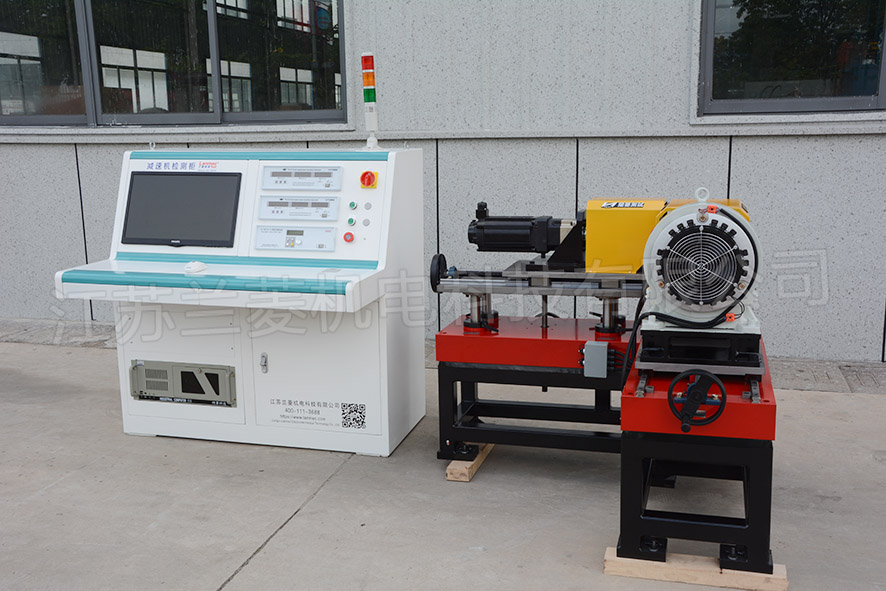

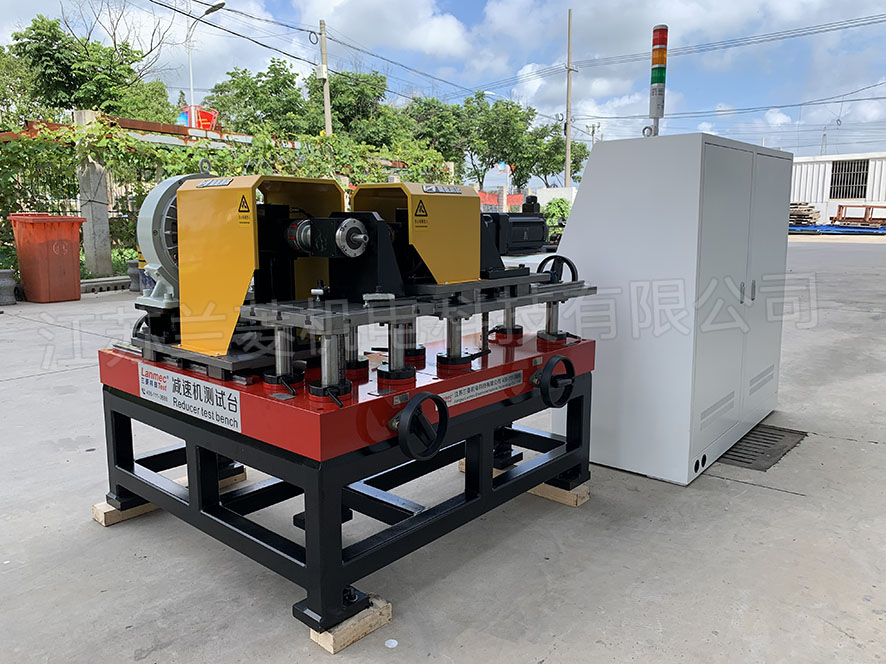

設備名稱： 減速機測試臺

設備介紹： 減速機測試臺是研究各種齒輪傳動、帶傳動及無級變速傳動的傳動性能，

評價產品質量的重要設備。通過試驗可以檢驗傳動裝置設計的合理性，加工、制造、裝配和調試的工藝性。對試驗結果的深入分析將有助于了解和評定傳動部件和裝置的綜合機械性能，同時也為工程設計人員提供實踐的參考資料和設計依據。

測量參數： 減速機輸入的轉矩、轉速、功率；

輸出的轉矩、轉速、功率；

換算出效率

振動、噪音、溫升等

測量精度： 轉矩、轉速、功率、減速機效率 ±0.2%F.S

溫度 ±0.2℃

加載方式： 磁粉制動器加載、磁滯制動器加載、電渦流制動器加載、電力回饋加載

安裝方式：

大底板采用HT200鑄鐵平臺（退回處理），表面磨削加工，保證平面度小于0.05mm。平臺下面安裝減震墊、水平調整墊鐵；

被測減速機分別安裝在滑動平臺上，可以分別前后移動、鎖緊，方便安裝減速機；確保安裝同心度≤0.03mm

聯軸節：采用彈性柱銷（膜片、梅花、柱銷）式聯軸節。

被測減速機通過支架安裝在滑動平臺上，采用同一個安裝支架，不同型號更換不同法蘭、聯軸器。

具體結構雙方溝通，以最終雙方確定的圖紙為準

軟件功能：

用于測試伺服電機、驅動器、行星減速機的各項參數。

可電腦、儀表顯示、存儲、打印各項參數；并顯示、存儲、打印各參數之間的曲線關系

可手動加載、程控加載；程序控制主動電機的轉速、時間等

最終驗收

設備在甲方現場調試完成后，雙方對設備的機械、電氣、軟件進行最終驗收，合格后雙方簽字確認，不合格項目繼續整改，直到合格為止。

售后服務

測功機在驗收合格后12個月內（轉矩轉速傳感器為24個月），所有部件、儀表如出現故障

（非人為造成）一律實行三包，能快遞更換的快遞更換，能夠電話解決的電話解決，解決不了，乙方需在24小時內到達使用現場。非乙方原因造成的設備故障，將按成本收取材料費、路費、人工工時。12個月后乙方將在24小時內到達使用現場有償服務。

調試培訓

乙方在接到甲方電話要求調試后，48個小時內必須到達需方使用現場，3天內調試完畢，其期間可免費培訓需方操作人員。
