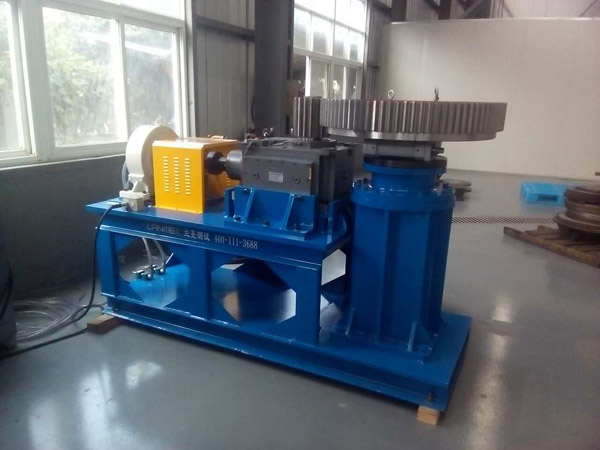

| 10000N•m 回轉支承測試臺 |
| 來源： 點擊數：15696次 更新時間：2021/9/20 21:00:41 |
如何快速準確的計算出兩個齒輪傳動中心距離，
我們今天分享一個超級小技巧，許多工程師也不一定知道，我們來看看齒輪最關鍵的數據，這是配合這個中心距，前面幾節課我們圍繞一個單詞輪來講解，比如它的各個參數，但是在機械設計中有一個齒輪是沒有任何意義的，我們要做齒輪傳動必須是兩個或者兩個以上的齒輪。
所謂的配合中心距，就是這兩個齒輪中心軸的距離，我們來看一下這個圖紙，比如這兩個齒輪，一個大齒輪，一個小齒輪，我們利用它的傳動配合，首先我們要確定他的中心距，這是這根大軸到小軸的距離，我們把他們之間的距離用a來表示。這個距離取決于他的齒是否能很好的傳動。
我們回支圖紙，我們在以后設計齒輪傳動圖片之前，在我們這個公式里面。齒輪配合中心距離計算方法，我們先看一下這個公式，這個控制等于1/2×以模數再乘以兩個齒數相加，所以這個公式我們可以知道齒數。我們從外面買回來或者我們客戶給我加工也好，我們首先看這個兩個齒輪，這兩個齒輪要做它的傳動距離，我們用公式把它算出來，這個公式我們看已知條件，大家看一下，為了節省時間，我把這兩個齒輪的齒數已經算好了，齒數我們已經知道。1/2=0.5，我們現在要知道它的模數。所以從這個我們要找到模數的公式。把它算出來它的模數是多少？那模數又等于外徑除以齒數加2，現在我們通過這個外徑可以拿游標卡尺把它量出來，齒數我們可以數出來，所以這個2是常數，那我們這個模數就可以算出來。
外徑是多大？我們首先看這個指數。但是37.5它的外徑，我們打開計算器，37.5÷23+2=25。那它的模數就是1.5。兩個齒輪是你自己買好還是客戶給我們既要配合好，模數必須一模一樣，要不然無法傳動，所以為了保證沒有錯誤，我們大齒輪也是把它的模數算一下，因為模數它分0.8和0.6，1.0的模數相對很小，有時候可能我們的肉眼很難判斷出來，但是為了安全起見，我們還是把它算出來。這個是72的外徑，我們拿72÷46+2=48。而他的模數也是1.5。兩個齒輪的模數一樣，說明它兩個齒輪是可以傳動的..剩下的就是我們要計算它的中心距離，我們來看一下這個公式1/2=0.5，
首先大家看一下這里面有個括號有括號的情況下，我們先算括號里面23+46=69。69×1/2=0.5再乘以1.5乘以模數，這個中心距就等于51.75，我們直接畫一條線，51.75。我們找到這個里邊把兩個齒輪直接移過來，所以兩個齒輪的配合中心距離就是51.75。我們來檢查一下，但這個設計齒輪不管你以后是多個齒輪還是兩個齒輪，我們的傳動配合中心距離就是按照這個公式來計算的。
|
