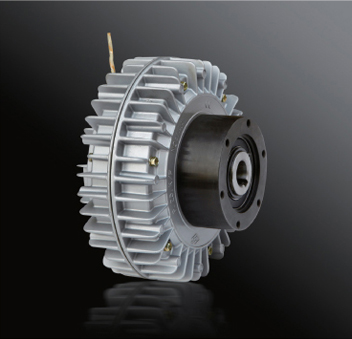

FL-K/F型（ 法蘭盤輸入、空心軸輸出、空心軸支撐、外殼旋轉）磁粉離合器
使用注意事項：
1、勿將FL-K/F型磁粉離合器長期置于潮濕的場所。
2、運輸，安裝時注意勿使離合/制動器承受強烈沖擊、震動以及不合理的力的作用。
3、安裝前內部的磁粉有可能會由于運輸?shù)鹊恼饎佣鴵硐蛞贿�，造成轉動不靈活 或轉動困難，此時應用木棒輕輕敲擊外殼使磁粉分散開，切忌強烈震動。
安裝要求：
1、可借助底座或托架安裝。
2、安裝時應注意區別離合器的輸入和輸出軸。
3、建議采用軸向彈性聯軸器連接，當必須采用皮帶連接時建議采用支架或其它機構將其與磁粉離合器分離，避免軸端承受徑向力。
4、應避免磁粉受潮，安裝時應遠離油箱、水箱等，但由于正常工作中離合器會有一定熱量產生，所以不會由于空氣的潮濕而影響性能。
運行中注意事項：
5、首先需要保證的是水、風冷卻式磁粉離合器在運轉過程中，切不可斷水、風。
6、如采用循環水冷卻， 建議在水中加入防蝕劑，并且每隔一個月更換一次清水。
7、正常運轉中的磁粉離合器，尤其是新安裝的磁粉離合器應注意其表面溫度不應超過80℃，水冷卻式制動器不應超過90℃，強迫風冷卻式部不應超過 60℃。
8、 FL-K/F型磁粉離合器 的使用壽命決定于使用條件的不同而異，當力矩下降到額定力矩的70%以下時，可以認為磁粉已老化，應予以更換。但有時在工作現場確定力矩值是比較困難的，此時可以用適當加勵磁電流的方法來滿足使用。
|
型號
|
額定轉矩(N•m)
|
激磁電流(A)
|
許用轉速(r/min)
|
滑差功率（W）
|

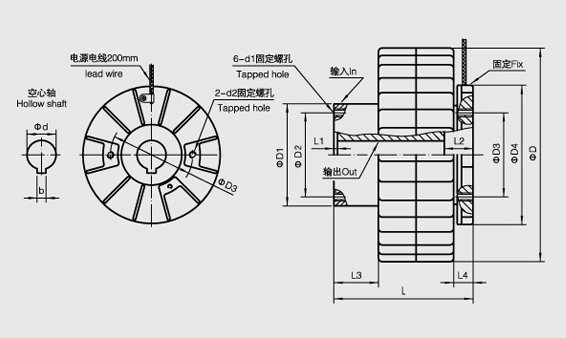

外形尺寸
|
空心軸聯結尺寸
|
法蘭盤聯結尺寸
|
定子固定尺寸
|
|
D
|
L
|
d(h7)
|
b(f8)
|
L1
|
L2
|
L3
|
d1×深度
|
D1(g7)
|
D2
|
D3
|
D4
|
L4
|
d2×深度
|
|
FL6.K/F
|
6
|
0.74
|
1800
|
130
|
128
|
86
|
15
|
4
|
1
|
21
|
21
|
M6×10
|
70
|
60
|
60
|
82
|
7
|
M4×8
|
|
FL12.K/F
|
12
|
0.9
|
1800
|
320
|
160
|
103
|
18
|
5
|
2
|
25
|
32
|
M6×10
|
80
|
68
|
68
|
96
|
13
|
M6×8
|
|
FL25.K/F
|
25
|
1.1
|
1800
|
450
|
180
|
119
|
20
|
6
|
2
|
26
|
36
|
M6×10
|
90
|
80
|
80
|
114
|
17
|
M6×8
|
|
FL25.K/F1
|
25
|
1.1
|
1800
|
450
|
180
|
119
|
20
|
5
|
2
|
26
|
36
|
M6×10
|
90
|
80
|
80
|
114
|
17
|
M6×8
|
|
FL50.K/F
|
50
|
1.4
|
1800
|
700
|
220
|
150
|
30
|
8
|
3
|
31
|
48
|
M8×12
|
110
|
95
|
95
|
150
|
20
|
M8×12
|
|
FL50.K/F1
|
50
|
1.4
|
1800
|
700
|
220
|
141
|
30
|
7
|
3
|
31
|
48
|
M8×12
|
110
|
95
|
95
|
150
|
20
|
M8×12
|
|
FL100.K/F
|
100
|
2.0
|
1800
|
900
|
275
|
166
|
35
|
10
|
4
|
32
|
48
|
M10×18
|
125
|
110
|
110
|
176
|
18
|
M10×18
|
|
FL200.K/F
|
200
|
2.5
|
1000
|
1900
|
335
|
198
|
45
|
14
|
1
|
45
|
59
|
M10×18
|
160
|
140
|
140
|
200
|
21
|
M10×18
|
|
FL200.K/F1
|
200
|
2.5
|
1000
|
1900
|
335
|
198
|
45
|
12
|
1
|
45
|
59
|
M10×18
|
155
|
136
|
125
|
200
|
21
|
M10×18
|
|
FL400.K/F
|
400
|
3.0
|
1000
|
2600
|
360
|
258
|
50
|
14
|
1
|
50
|
68
|
M10×18
|
160
|
140
|
140
|
200
|
21
|
M10×18
|
|
